一、背景簡介
拖鏈線纜主要應用于航天航空、自動化設備、機器人等領域，或高速高加速移動模塊的電力支持、信號鏈接，因此需要線纜具有很強的耐磨、耐曲撓、耐彎折性能。

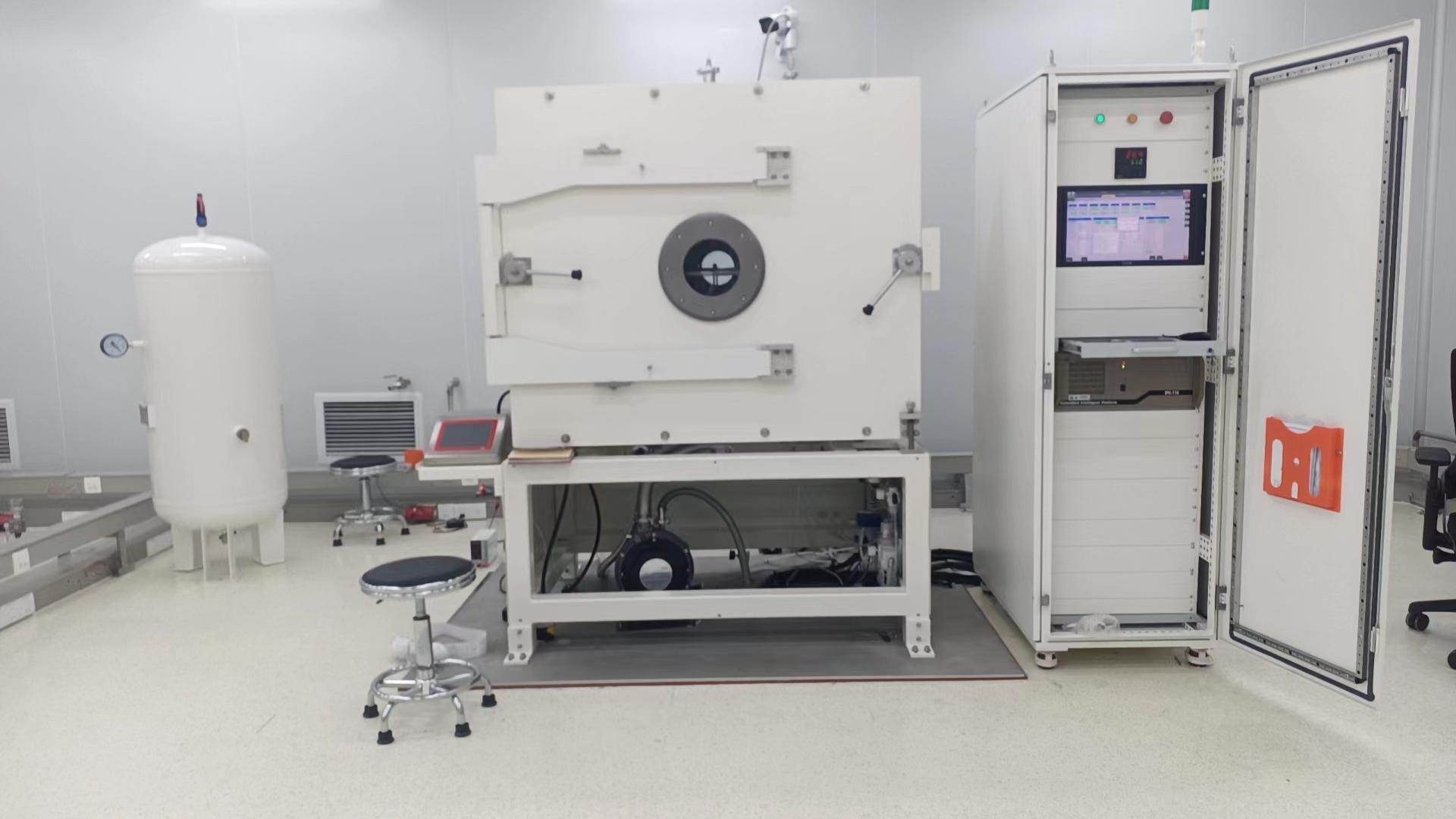

目前市場主流曲撓試驗機加速度在5g以下，無法模擬高速線纜的實際工況，因此我們經過長期鉆研，測試驗證,設計了一款理論值能達到20g高速謞 工況曲撓試驗機。

二、運動原理
1. 通過直線電機，驅使動子直線往復運動，從而帶動線纜高速運動；
2. 通過伺服電機，經過機械曲柄轉化為直線運動，帶動線纜高速運動。

三、設備參數
1、箱內可提供高潔凈度運行空間
2、測試工位：1工位,一組運動控制方式
3、試驗方式：水平彎曲，樣品固定樣件槽里，模擬實際工況做直線往復運動。
4、試樣的尺寸：厚度1.0-Φ20mm，或排線寬度1-150mm（可定制）
5、 有效行程：100mm-500mm（可定制，目前已為廣東東莞一客戶(*為)定制有效行程0.5m）
6、 運動速度： 0-4.0 m/s  （可定制）
7、 測試加速度：0-5G,0-10G,0-15G,0-18G（可定制）
8、曲撓半徑：半徑50mm-500mm上下調節（可定制）
9、測試壽命：單次測試不低于6000萬次循環
